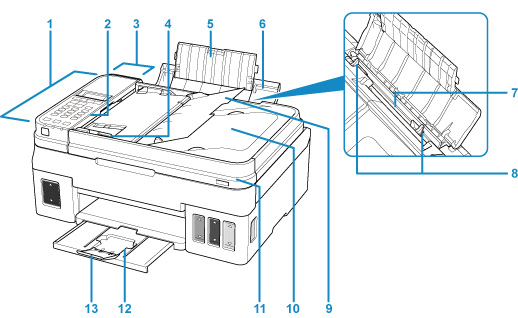

Skats no priekšpuses
- (1) ADF (Automātiskās dokumentu padeves ierīce)
-
Ievietojiet dokumentu šeit. Dokumentu turētājā ievietotie dokumenti tiek automātiski skenēti pa vienai lapai.
- (2) darbības panelis
-
Izmantojiet, lai mainītu printera iestatījumus vai to darbinātu.
- (3) dokumentu padeves ierīces vāks
- Atveriet, lai izņemtu iestrēgušus dokumentus.
- (4) dokumentu vadotne
- Pielāgojiet šo vadotni, lai tā atbilstu dokumenta platumam ADF ierīcē.
- (5) Papīra balsta pagarinājums.
- Atveriet, lai ievietotu papīru aizmugures paliktnī.
- (6) papīra balsts
- Atveriet, lai ievietotu papīru aizmugures paliktnī.
- (7) aizmugures paliktnis
-
Ievietojiet papīru šeit. Iespējams vienlaicīgi ievietot divas vai vairākas viena izmēra un papīra veida loksnes un tās automātiski padot pa vienai loksnei.
- (8) papīra vadotnes
- Izlīdziniet ar abām papīra kaudzītes pusēm.
- (9) dokumentu turētājs
- Atveriet, lai ievietotu dokumentu ADF. Iespējams ievietot divas vai vairākas vienāda izmēra un biezuma dokumenta loksnes. Ievietojiet dokumentu ar pusi, kuru vēlaties skenēt, uz augšu.
- (10) dokumentu izvades slots
- No ADF ierīces skenētie dokumenti tiek izvadīti šeit.
- (11) dokumenta vāks
- Atveriet, lai uz planšetes stikla novietotu oriģinālo dokumentu.
- (12) papīra izvades uztvērējs
- Apdrukātais papīrs ir izstumts. Atveriet pirms drukāšanas.
- (13) izvades uztvērēja pagarinājums
- Atveriet, lai atbalstītu izstumto papīru.

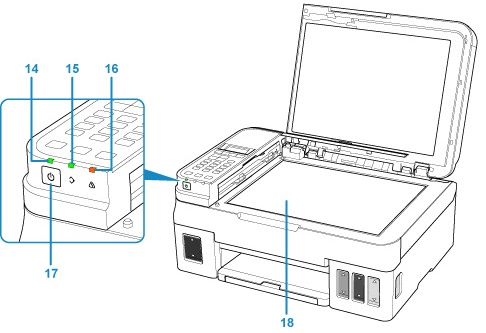

- (14) Indikators Iesl. (ON)
- Pēc mirgošanas iedegas, kad ir ieslēgta strāvas padeve.
- (15) Indikators FAKSU atmiņa (FAX Memory)
-
Atkarībā no printera atmiņā saglabātā dokumenta indikatori mirgo.
- Deg:
- Izdrukātie saņemtie vai nenosūtītie dokumenti tiek glabāti printera atmiņā.
- Mirgo:
- Neizdrukātie saņemtie dokumenti tiek glabāti printera atmiņā.
- (16) Indikators Trauksme (Alarm)
- Iedegas vai mirgo, ja rodas kļūda.
- (17) Poga Iesl. (ON)
-
Ieslēdz vai izslēdz strāvas padevi. Pirms ierīces ieslēgšanas pārliecinieties, vai ir aizvērts dokumenta vāks.
- (18) planšetes stikls
- Ievietojiet oriģinālu šeit.
